Tak sprawdzisz, czy instalator nie popełnił błędu przy montażu PV

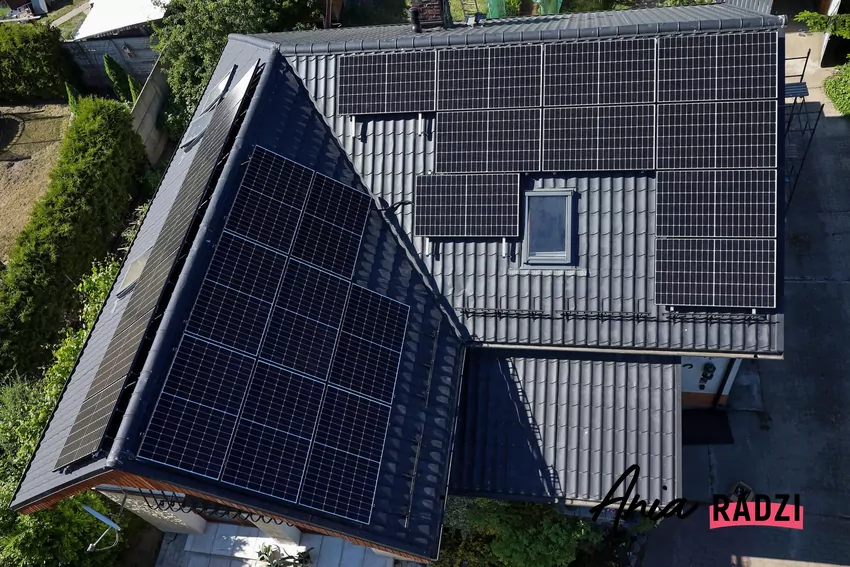

Instalacje fotowoltaiczne zyskują na popularności w polskich gospodarstwach domowych, jednak ich jakość może się znacznie różnić – błędy podczas instalacji mogą skutkować utratą energii, kosztownymi awariami, a nawet pożarami. Dlatego warto nauczyć się, jak samodzielnie zweryfikować, czy instalacja PV została wykonana poprawnie i zgodnie z obowiązującymi standardami. Oto szczegółowa lista kontrolna, która umożliwi właścicielowi domu ocenę kluczowych elementów: od konstrukcji, przez okablowanie, aż po zabezpieczenia i dokumentację.
- Ocena stanu instalacji fotowoltaicznej
- Bezpieczny montaż paneli słonecznych
- Bezpieczeństwo i trwałość instalacji fotowoltaicznych
- Znaczenie prawidłowego uziemienia konstrukcji
- Ochrona instalacji PV przed przepięciami i burzami
- Montaż falownika: kluczowe zasady i wskazówki
- Konieczność dokumentacji i pomiarów po montażu
- Typowe błędy w instalacjach fotowoltaicznych
Ocena stanu instalacji fotowoltaicznej
Pierwszym zadaniem jest sprawdzenie ogólnego stanu instalacji. Nawet szybkie spojrzenie może ujawnić niepokojące objawy – krzywe panele, luźne przewody czy nieszczelne skrzynki. Dobrze wykonana instalacja charakteryzuje się starannością i wizualnym porządkiem, ponieważ zazwyczaj tam, gdzie widać bałagan, ukryte elementy również mogą być problematyczne.
Następnym aspektem, który warto zweryfikować, jest sposób układania kabli. Przewody powinny być zwarte, chronione przed promieniowaniem UV oraz mechanicznie ustabilizowane. Jeśli zauważysz zwisające odcinki przewodów lub kable ocierające się o dach, może to świadczyć o nieprawidłowym montażu.
Podczas szybkiego audytu należy również zwrócić uwagę na stan skrzynek AC/DC oraz pracę inwertera. Skrzynki powinny być zamknięte i odpowiednio opisane, a falownik nie może sygnalizować błędów. Jeśli na ekranie pojawiają się ostrzeżenia, warto zapisać ich treść i skontaktować się z instalatorem.
Bezpieczny montaż paneli słonecznych
Pierwszą rzeczą do sprawdzenia jest metoda mocowania paneli. Klipsy i uchwyty muszą być rozmieszczone zgodnie z zaleceniami producenta paneli oraz konstrukcji wsporczych. Równomierne zamocowanie to nie tylko kwestia wyglądu, ale przede wszystkim bezpieczeństwa – niewłaściwie rozmieszczone uchwyty mogą wywoływać napięcia w panelach.
Konstrukcja wsporcza musi być dostosowana do typu pokrycia dachowego, a jej elementy nie mogą prowadzić do przecieków. W sytuacji dachówki ważne jest właściwe frezowanie lub użycie dedykowanych haków, a na blachodachówce – poprawne uszczelnienie wkrętów. Powinno się również upewnić, że żaden element konstrukcji nie ociera się o dach podczas silnego wiatru.
Ostatnim aspektem kontroli paneli jest sprawdzenie odstępów wentylacyjnych. Każdy panel powinien mieć zapewniony swobodny przepływ powietrza pod spodem – brak wentylacji może prowadzić do przegrzewania się paneli i spadku ich wydajności. Minimalne odstępy określa producent, ale zazwyczaj wynoszą około 10–15 cm.
Bezpieczeństwo i trwałość instalacji fotowoltaicznych
Przewody DC wymagają wyjątkowej troski, gdyż działają pod dużym napięciem – często przekraczającym 1000 V. Kable powinny być odporne na promieniowanie UV, poprowadzone schludnie oraz zabezpieczone osłonami lub kanałami. Nie można dopuszczać do ostrych zgięć, nadmiernych naprężeń czy prowadzenia przewodów po ostrych krawędziach, które mogłyby je uszkodzić.
Złącza MC4 stanowią kolejny istotny komponent. Powinny pochodzić od jednego producenta i być odpowiednio zaciśnięte specjalnym narzędziem. Łączenie złącz różnych marek lub nieprawidłowe ich zatrzaśnięcie to częsty błąd prowadzący do iskrzenia, wzrostu temperatury i potencjalnych zagrożeń pożarowych. W trakcie audytu warto delikatnie poruszyć złączami – nie mogą się poluzowywać.
Po stronie AC upewnij się, że przewody mają odpowiednią średnicę dla mocy inwertera i są poprowadzone zgodnie z normami instalacji elektrycznych. Przewody AC muszą być chronione przed uszkodzeniami mechanicznymi oraz oddzielone od przewodów niskonapięciowych. Niezgodności z tymi zasadami mogą prowadzić do awarii lub obniżenia poziomu bezpieczeństwa.
Znaczenie prawidłowego uziemienia konstrukcji
Uziemienie jest jednym z komponentów, który często bywa zaniedbywany lub niewłaściwie realizowany. Każda struktura wsporcza powinna być podłączona do głównej szyny uziemiającej, co zabezpiecza zarówno ludzi, jak i urządzenia elektroniczne. W przypadku braku uziemienia, na panelach mogą gromadzić się ładunki elektrostatyczne, co zwiększa ryzyko zniszczeń.
Połączenia wyrównawcze muszą być realizowane przy użyciu odpowiednich przekrojów przewodów oraz trwałych złącz. Nieakceptowalne są tymczasowe linki czy cienkie przewody używane tylko symbolicznie. Każde takie połączenie powinno być wyraźnie widoczne i opisane, aby ułatwić późniejsze diagnozowanie.
Warto mieć na uwadze, że efektywność uziemienia potwierdzana jest za pomocą pomiarów rezystancji, które może wykonać jedynie uprawniony elektryk. Choć właściciel domu nie może ich samodzielnie przeprowadzić, jest w stanie sprawdzić, czy instalator przeprowadził pomiary i dostarczył właściwy protokół.
Ochrona instalacji PV przed przepięciami i burzami
Urządzenia chroniące przed przepięciami (SPD) są niezbędnym składnikiem każdej nowoczesnej instalacji fotowoltaicznej – zarówno po stronie prądu stałego, jak i zmiennego. Ich rolą jest zabezpieczanie przed nagłymi wzrostami napięcia spowodowanymi przez burze lub zakłócenia w sieci. Podczas audytu należy zweryfikować, czy SPD są zamontowane w odpowiednich skrzynkach DC/AC, opisane oraz łatwo dostępne.
System ochrony odgromowej musi być zintegrowany z instalacją PV. Oznacza to przede wszystkim utrzymanie odpowiedniej odległości izolacyjnej między strukturą paneli a przewodami odgromowymi. Brak tej odległości może powodować przeskok iskry w trakcie wyładowania. Jeśli struktura jest bezpośrednio połączona z przewodem odgromowym, wymaga to użycia odpowiedniej klasy SPD.
Przewody prowadzone na dachu nie powinny znajdować się w miejscach szczególnie narażonych na uderzenia piorunów. Odpowiednie strefy ochronne wyznacza projektant instalacji odgromowej. W praktyce właściciel budynku powinien upewnić się, czy kable nie przebiegają zbyt blisko przewodów odgromowych lub metalowych części, które mogą przyciągać wyładowania.
Montaż falownika: kluczowe zasady i wskazówki
Inwerter jest „sercem” systemu PV, więc jego instalacja musi być przeprowadzona z najwyższą dbałością. Kluczowym czynnikiem jest zapewnienie właściwej wentylacji, ponieważ inwertery mogą się znacząco nagrzewać podczas pracy. Nie powinny być montowane w zamkniętych szafkach ani wystawiane na bezpośrednie działanie promieni słonecznych.
Innym aspektem jest dostęp serwisowy – inwerter powinien być umieszczony na takiej wysokości, aby umożliwić łatwy odczyt parametrów oraz przeprowadzenie prac serwisowych. Urządzenie zamontowane zbyt nisko lub zbyt wysoko utrudnia obsługę i może zwiększać ryzyko pomyłek w trakcie konserwacji.
Warto również upewnić się, że inwerter posiada zaktualizowane oprogramowanie oraz że w logach nie pojawiają się powtarzające się komunikaty o błędach. Jeśli inwerter regularnie redukuje produkcję lub wyświetla alerty związane z przepięciami czy asymetrią napięć, może to sugerować błędy instalacyjne.
Konieczność dokumentacji i pomiarów po montażu
Po zakończeniu instalacji, wykonawca powinien przeprowadzić kompletny zestaw pomiarów, które potwierdzą zgodność systemu z wymaganiami. Zawiera to m.in. pomiar rezystancji izolacji, kontrolę uziemienia, testowanie działania ochronników przepięciowych oraz sprawdzenie wartości VOC i ISC dla stringów. Te informacje muszą być dostarczone właścicielowi w postaci protokołu.
Dokumentacja powykonawcza powinna także obejmować schemat instalacji, listę użytych komponentów oraz ich charakterystyki techniczne. Schemat jest użyteczny zarówno podczas serwisowania, jak i przy przyszłych modyfikacjach systemu. Brak dokumentacji jest jednym z częstych problemów po instalacjach realizowanych przez nieuczciwych wykonawców.
Warto również prowadzić dziennik serwisowy instalacji, w którym będą zapisywane wszystkie przeglądy, usterki i wymiany części. Dzięki temu łatwiej śledzić historię działania systemu oraz egzekwować gwarancję u producenta lub wykonawcy.
Typowe błędy w instalacjach fotowoltaicznych
Jednym z najczęstszych błędów jest układanie przewodów na ostrych krawędziach lub pozostawianie ich luźno na dachu. Takie niedopatrzenia mogą prowadzić do uszkodzenia kabli, zwarcia, a ostatecznie pożarów. Należy regularnie kontrolować, czy przewody są odpowiednio zamocowane i zabezpieczone opaskami odpornymi na działanie promieni UV.
Brak uziemienia konstrukcji wsporczej stanowi kolejny istotny problem. Instalacja bez tego elementu jest podatna na uszkodzenia spowodowane wyładowaniami atmosferycznymi oraz nagromadzeniem ładunków elektrostatycznych. Jest to błąd, który często nie jest widoczny na pierwszy rzut oka, dlatego zawsze warto poprosić o dokumentację pomiarową.
Do typowych niedopatrzeń należy również mieszanie różnych typów złączek MC4, nieodpowiednie uszczelnienie pokrycia dachowego, niewystarczające odstępy wentylacyjne pod panelami oraz brak ochronników przepięć po stronie DC. Wszystkie te czynniki mogą prowadzić do poważnych awarii, dlatego ich kontrola powinna być priorytetem.
